? Y5-47型锅炉离心引风机，是为适应燃用各种煤质并有消烟除尘装置的(1～20吨/小时)工业锅炉而联合设计的全压效率达90.5%的新系列锅炉引风机.凡进气条件相当,性能又相适者匀可选用,但温度不得超过250°C。2.风机的特点??? 当前工业锅炉系列较多,燃用煤质优劣悬殊,配用的除尘器阻力不一,所需的引风机的风量、风压差异较大，为适应上述情况，考虑到风机的经济性，除配20吨锅炉的引风机所需功率较大，而用(D式)联轴器直联传动外，其余均采用三角胶带(C式)传动，不仅能以一个机号采用不同转速来满足同一吨位锅炉配置种类除尘器的要求，减少了风机的系列和机号，而且也便于作用单位根据实际情况，自行变换主轴转速来获得所需的较理想的风量、风压。

　　4-72离心通风机适用于宾馆、会场、影剧院、车间等通风换气。介质温度不于80℃。1、风机采用双吸入进气，机号有6E、8E、10E、12E、14E、16E、18E、20E。2、风机可制成右旋或左旋两种型式，风机的出口位置以机壳出风口角度表示，有0°、90°、180° 结 构： 风机由叶轮部、机壳部、进风口、轴承座、电动机等组成，具有结构紧凑，安装方便，便于维修的特点。 1、叶轮：由两个旋向不同的叶轮组成，每一叶轮各有10个翼型叶片，并具有弧形前盘，经动平动校正，运转平稳。 2、机壳：由钢板焊成蜗形体，并带有轴承支架，风机座。 3、进风口：钢板制成锥弧形流道。 4、轴承座：采用双列向心球面轴承并用钙纳基润滑脂润滑。

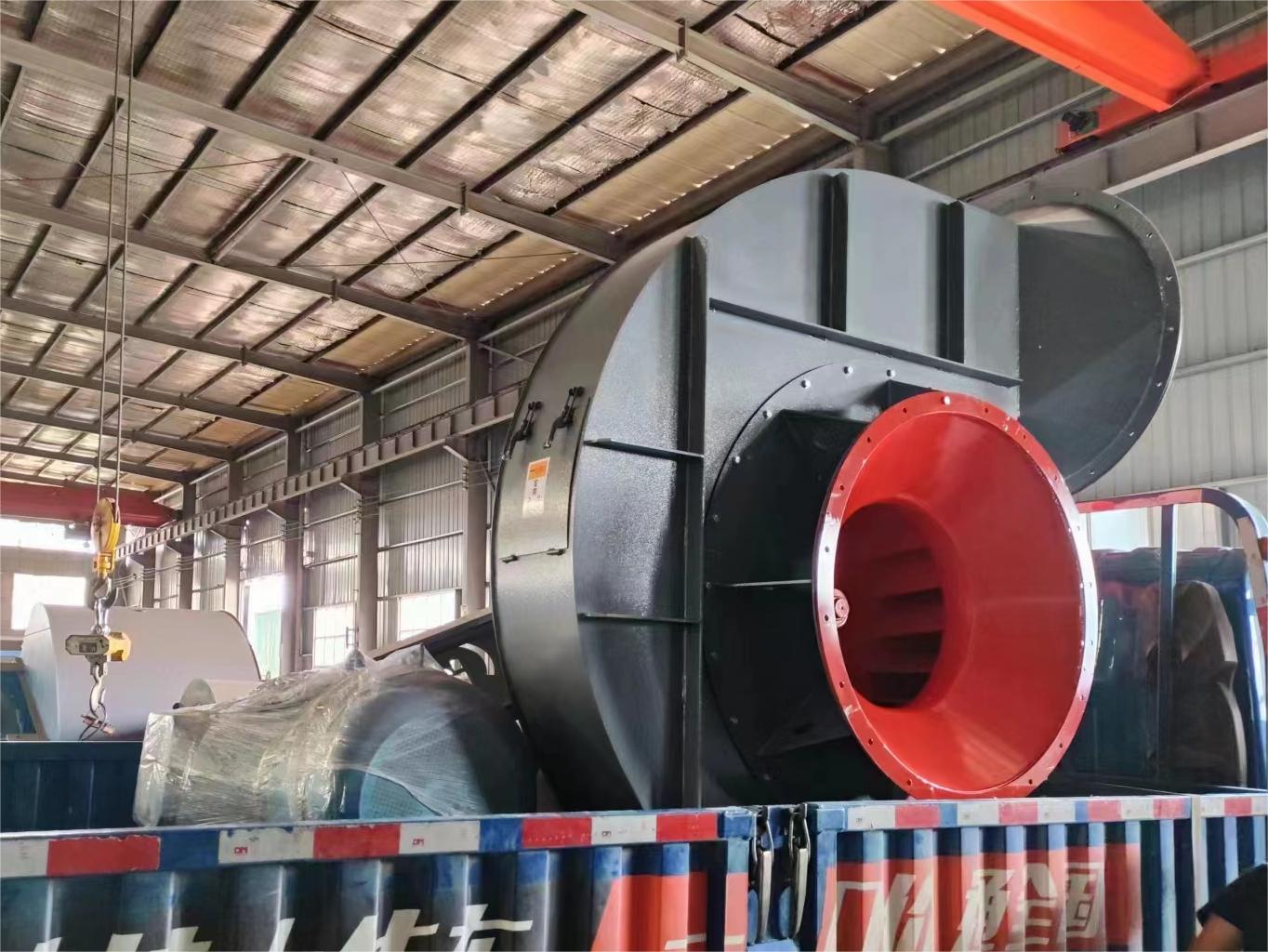

　　Y8?39、Y9?38两系列锅炉离心引风机，是为使工业锅炉在变工况运行时，引风机能在高效区工作，达到节能之目的，由机械工业部风机节能组，组织全国风机行业名家联合设计、国家经委和机械工业部重点推广的高效节能产品，具有效率高、噪声低、性能曲高效区宽广等优点。

　　本风机适合于配有省煤器（预热器）和消烟除尘装置的0.5~35t/h工业锅炉选用。凡进气条件相近，性能又相适应者均可选用，但进气温度不得超过250℃。

　　在引风机前必须加装除尘效率不低于85％的除尘装置，以降低进入风机的烟气含尘量，减轻烟尘对风机的磨损，提高风机的使用寿命。

　　当前工业锅炉系列较多，燃用煤质优劣悬殊，配用的除尘器、省煤器阻力不一，所需的引风机的风量、风压差异较大，考虑到风机的经济性和适应性，故提供Y8?39和Y9?38型两个系列风机供用户选用。机号相同的两个系列风机的联接及安装尺寸相同。

　　1．本风机制成单吸入。机号有№4、№4.5、№5、№5.6、№6.3、№7.1、№8、№9、№10、№11.2、№12.5、№14、№16十三个机号。

　　2．本风机又可制成顺时针旋转和逆时针旋转两种形式，从传动部正视风机，如叶轮顺时针旋转者称为右旋风机，以右表示，反之称左旋风机，以左表示。

　　3．风机的出口位置以机壳的出口角度表示，右旋风机、左旋风机均可制成0°、45°、90°、135°、180°、225°六种角度。如您需用其它机号或其它角度，我厂有实力为您“点菜”设计，精心制造，直到您满意为止。

　　1．叶 轮 ：材料为16Mn，长短相间前向弯曲叶片，焊于弧锥形前盘与平板后盘中间，叶轮成型后经严格的静动平衡校正和超速运转试验，因此运行平稳可靠。

　　2．机 壳 ：用钢板焊接成蜗形整体。在蜗板上开有清灰门，便于清除叶片和机壳内的积灰。保证叶轮的平衡性和气动性能。

　　主轴由钢制成，采用滚动轴承，轴承箱有整体式和剖分式两种形式。№4~6.3采用整体式轴承箱；№7.1~16采用剖分式轴承箱，两种轴承箱上均需通水冷却，耗水量因工作温度和环境温度不同而异，一般按0.5 m3/h ~1m3/h考虑。轴承箱上装有温度计和油位指示,轴承箱采用30号机械油,加油量按油标标志要求实施。

　　5．调节门 ：用来调节风机流量大小。调节门为花瓣调心式,轴向安装于进风口之前，采用外部传动的结构，转动九游体育官方网站灵活方便，调节范围由90°(全闭)到0°(全开)。调节门的板把位置从进风口方向看在右侧，对右旋转风机，把从下往上推是从全闭到全开方向;对左旋转风机，板把从上往下拉是由全闭到全开方向。为使调九游体育官方网站节门各部正常工作，必须搞好润滑，建议采用高温(260℃)膨润土脂，使风机在高温运转时不至失效。

　　当Re≥5×106时换算的结果是正确的,而对于Re≤5×106时,已对各机号根据实验结果进行了相当修正。其值以性能表为准。山东立通风机有限公司
